G系列沼气表

1概述

1.1  用途与特点

    G1.6、G2.5、G4钢壳燃气表适用于天然气、沼气、人工煤气、液化石油气等燃气流量的计量。本系列燃气表属于膜式结构，机芯为聚甲醛塑料整体计量室，外壳采用优质钢板拉深成形后压封而成；机芯与计数器之间有磁耦合传动和机械传动两种方式，磁耦合传动阻力小、密封性良好，机械传动可靠性高；计数器有双向计量和单向计量两种方式，双向计数器可实现燃气表正反向通气均可计量，减少燃气公司损失，单向计数器与止逆器配合，反向通气则计数器停止计数；同时产品接头分铆接和电阻焊两种，以满足不同用户的要求。该系列产品灵敏度高，计量准确，安全可靠。使用维修方便，重量轻，噪音低，采用特殊的表面处理技术，防腐能力强，使用寿命长。

1.2  工作原理

G系列钢壳燃气表为容积式皮膜燃气表，它由两个相同的皮膜计量气室组成一个独立的计量机芯，每个计量气室配有一个独立的膜片，进出气口的压力差推动膜片移动，同时推动旋转阀移动。并由计量传动系统驱动机械式计数器记数。整个计量机芯位于一个坚固的气密性保护壳中。

独立的机芯设计，合理的单相旋转阀分配系统及耐久机构，确保燃气表可靠准确。

1.3  主要机构及材料

G系列膜式燃气表主要由一个独立的计量机芯、保护外壳及计数器组成。独立的计量机芯主要由膜片、膜盒、分配系统及传动系统组成。

壳体

钢壳，耐腐蚀，通过了500小时的盐雾实验，上下外壳铆合连接成一个气密性和防火的保护外壳。

计量机芯

膜盒：采用在燃气中耐腐蚀的工程塑料模注而成，采用超声波、摩擦焊接等先进工艺，把膜盖支架等零件与膜盒连接成一个气密性良好的整体。可大大增强其可靠性及长期稳定性。

合成膜片

由聚酯纤维经双面涂胶再硫化而成，经大量试验挠曲试验性能达到300万次不穿孔。能承受总通气量达12000m³寿命试验（相当于20年的寿命）。

阀座阀盖

由先进的配方的酚醛热固塑料压膜而制成，它们不易磨损，吸水性低，摩擦系数小而且稳定。

传动系统

采用单相旋转式分配阀以减少传动部件，增强可靠性。机芯内配有止逆装置，阻止计数器反转。

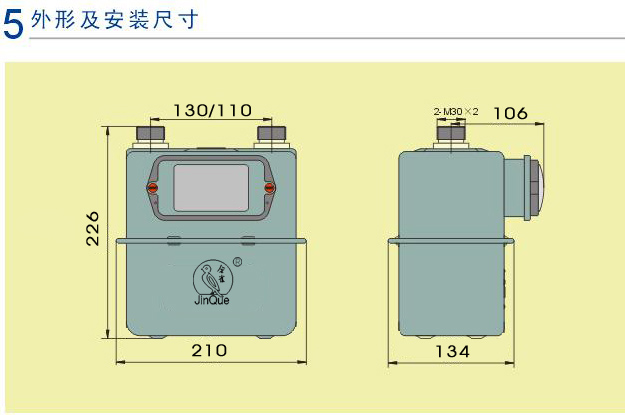

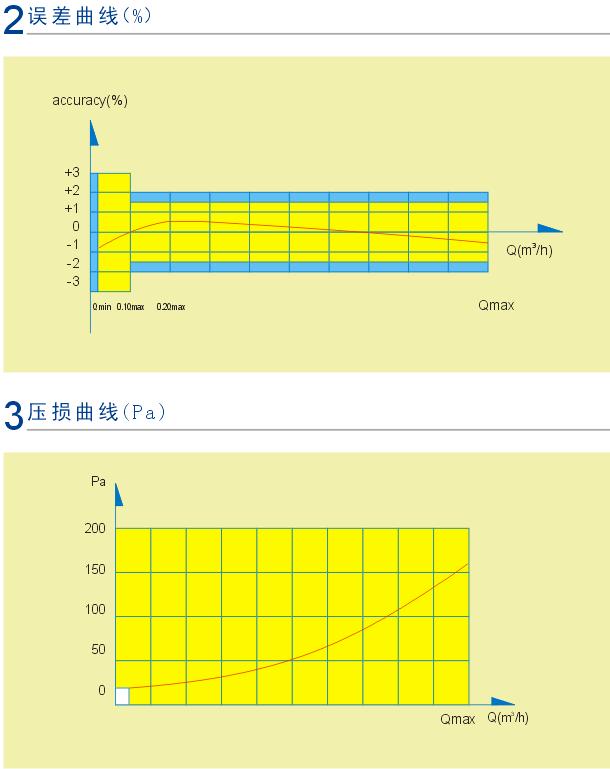

4.主要技术参数
